MAGPUL PTS MASADA ACR ホップ(HOP UP)周りの調整

今回は久しぶりに工作コーナー。
タイトルの単語が検索で引っかかった人向けのマニアックなネタで参ります。

もうだいぶ今更な話ですが、MAGPUL PTS製のMASADA ACRを使っている方の中でホップアップ周りの事で苦労されてる方は多いかと思います。ちなみにウチのMASADA ACR(KM企画で購入、TNバレル組込済がデフォルト)は当初特に問題はなかったですが、CQBバレル(11.5インチ)に交換してからホップの効きが一気に悪くなりました。

とりあえずそういう話はどーでもいいとして、今回のカスタムの話を進めましょう

タイトルの単語が検索で引っかかった人向けなので、いきなりバラバラ状態からスタートです。
検索してきた人ならこの状態でも何ら問題ないはず。
見ての通りです。純正のクッションラバー?は使いません。代わりにホームセンターで買ってきた溝ゴム(縁ゴム?)を使います。パッキンを押す突出部分はノーマルよりちょっと大きめになるようにしました。カサ増状態。あまり大きくしすぎるとホップが常にかかった状態になってしまいますので注意が必要です。取り付けてしまえばポロリと落ちるような事は有りません。ズレも起きず、剛性も有ります。
ごく普通の溝ゴム(25円/100mm)。お店によってはいろいろなタイプが置かれているので自分好みで選びましょう。丸いほうがいいかも。それを組込みやすサイズにカット。こんなセコイ方法をやってる人っていないでしょうね・・・。これだけ。
バレルチェンジをしない前提ならこのパーツはバレルを組んだ後にセットした方がイイと思います。バレルチェンジ時に内部のスライドで起きるクッションラバーとホップパッキンの干渉を無視出来ます。

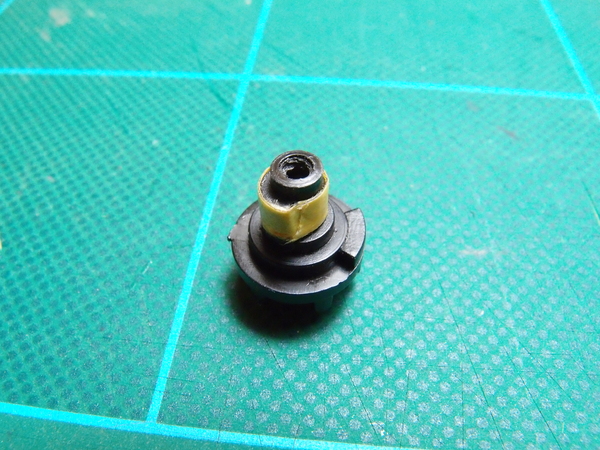

ダイヤルにはテキトーにテープ巻いてます。これはダイヤル側とクッションラバー側の受パーツとのグラつき(遊び)を無くす為です。また多少でも外形を大きくする事でホップ量の微調整もしやすくなるという仕組み。(←気休め) カサ増しは期待してません。

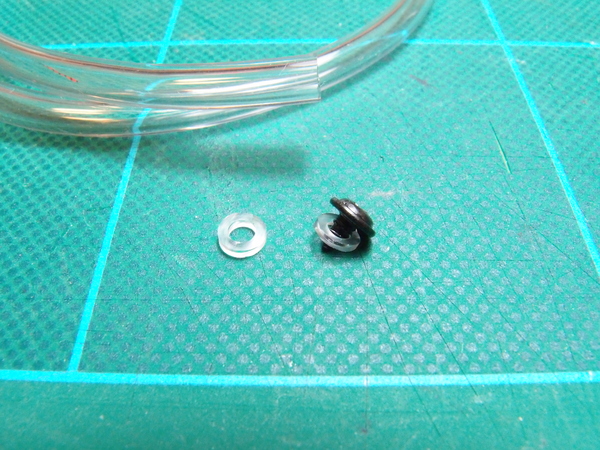

あるあるネタだと思いますが、ホップ調整ダイヤルはそのまま組むとスッカスカでくるくる回ってしまうんじゃないでしょか?ムリに締めこむとネジ山がダメになったり。この対策としてお勧めは弾性力のあるチューブ(水槽用エアポンプにつなぐやつでOK)を薄くスライスしてワッシャーの様に間にかます方法。程よい抵抗が出て固定しやすくなるはず。
こんな感じ。

蛇足になりますが、この透明のチューブでもクッションラバーの代わりに同様に組んでみたことがあります。正直問題無いと思います・・・。いいサイズが見つかればノーマルクッションラバーのように8の字で組むことが出来ます。ワタクシの(たぶん3mmΦ)だとちょっと大きすぎました。

このカスタムで効果はありましたが、まだ試射程度なのでゲームでの耐久性などは今のところ不明です。

参考にしてみてください。
このカスタムの検証報告など情報お持ちしております。
[PR]
by office120h | 2012-09-10 02:53 | おもちゃ

MAGPUL PTS MASADA ACR 多弾装マガジン(多弾マグ)の加工(M4,PMAG)

検索で来てくれた人向けの内容なのでスルー推奨です。
マニアックなネタなので書くべきではないけど・・・、書いちゃう。

といいつつ、写真はあまりにもストレートな為フィルターを掛けました。
雰囲気変わればいいなぁと思ったけど、余計に気持ち悪い感じになっちゃた気がします。


ではでは、写真だけで解る人へ・・・


いきなり途中からの説明です。
・マガジンがうまく入らないのはマガジンキャッチが理由ではありません。弾を止めている爪です。

・左が加工前、右が加工後。 斜め部分の角(台形でいう上底の角)を少しだけヤスリで斜めに削りました。

・加工したものを組みなおすと、この爪は削った斜めの部分が見えるようになり、フラットな部分は見えなくなります。



M4とMASADAの弾の受け口側の形状を見比べれば気がつきますが、M4の方はテーパーがあるのに対し、MASADAの方はそれがありません。かわりにP-MAG側の接続部の径がが少し大きくなっています。
この違いがM4では使えたマガジンでもMASADAでは入りにくい、入らないといった原因だと思います。
使えないよーとお困りの方はそのマガジンのこの部分見てみると良いかもしれません。恐らく弾を止めている爪の上部にフラットな部分が見えると思います。これがMASADA本体側のテーパーの無い弾の受け口に当たり、弾を止めている爪を上手くスライドさせることが出来ずマガジンが奥まで入らなくなってしまっただけだと思います。
これを理解すればそんなに削り取る必要が無いことがわかります。ちょっとだけ斜めに削ってあげればいいのです。
作業自体はとても簡単で5分もあれば出来る作業です。が、分解時バネを飛ばさないように注意が必要です。1枚目の写真の様に少しずつ開き、指でも当てながらやれば良いでしょう。
加工前にコレが原因かどうか確認したいのであれば爪を少しだけ戻して固定してあげれば簡単に出来ます。
ネット上に情報が無かったので書いてみましたけど、こんなこと書くまでもないのかな?




と、ここまでたっぷり書いてしまいましたけど需要なさそっ!!!








( MAGPUL MASADA ACR M16 M4 マガジン 入らない あたる 加工 マルイ 純正 )
[PR]
by office120h | 2010-11-14 15:45 | おもちゃ
